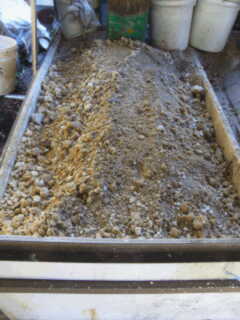

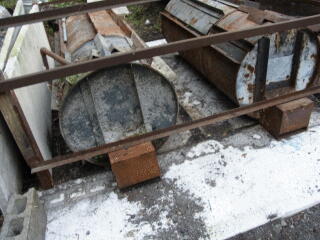

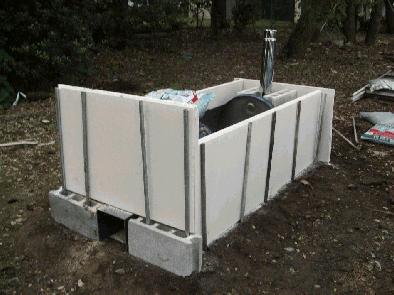

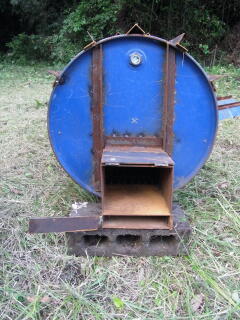

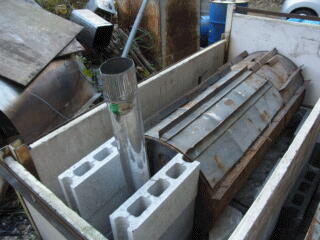

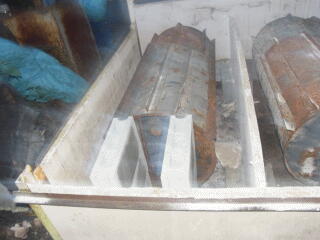

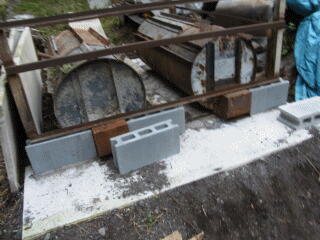

炭焼き(炭やき)窯は２つのドラム缶を加工し軽量発泡コンクリートと鹿沼土（天然のセラミック）で保温する ことにより乾燥した竹は約３時間以内(木材は５時間以内)の火入で炭焼き(炭やき)が出来ます。 （最短時間は約１時間30分） １１００℃を超える温度で炭焼きが可能な高温度の炭焼き(炭やき)窯です。（実験最高温度は１２２２℃） 1050℃以上で使用のときは炭焼き(炭やき)窯の内側にセラミックブランケットによる断熱が必要です。 山野の酸性土壌を炭が持つアルカリ性による中和とミネラルによる土壌改良を目的とした炭焼き(炭やき)窯です。 化石燃料(石油・石炭)を燃やす時、含まれている硫黄が燃焼し亜硫酸ガスとなり空気中の水分と化合し 硫酸が出来る。アジア大陸で使われている化石燃料により、日本に酸性雨となって降り注ぎ木の表面で 濃縮され濃硫酸となり次の雨で地面に落ち地面の中を酸性化する。木はリン酸を栄養源として根から吸収 するが酸性土壌では鉄やアルミが溶解し根から吸収され木の内部でリン酸と鉄が強固に化合し木が必要 とするリン酸不足の為に栄養失調となり虫除けのヤニを出せなくなり虫害や栄養障害により枯れ死する。 出雲大社の参道(約200m)の枯れ始めた黒松は木炭の添加により樹盛が回復し再生されました。 広島の厳島神社の枯れ始めた松の木にも炭による回復工事が行われました。 竹や木を炭にして土に埋めることは炭素の固定となり二酸化炭素の削減で地球温暖化防止となります。 地球温暖化の影響で海水温度が高くなり、大分台風の発生や低気圧の大型化により、災害も増えました。 そして極地や高山の氷が溶け出し海面上昇となり低い島や低地が海面下に沈みます。 太古から有る木炭は再生可能な自然エネルギーで一部を地球に戻すとCO2の削減として一番有効です。 1Kgの木炭を酸性土壌の中和剤として埋めると3.3Kg～3.5Kgの二酸化炭素の削減となり 地球温暖化を防ぐ事になります。 中和剤や接地抵抗の低減材として高温炭化木炭の大量の使用は大量の二酸化炭素の 目で見える固定となり二酸化炭素の排出権取引が可能と考えます。  To english page test version岩崎式炭焼き窯で間伐材を炭にして酸性土壌の 山野に撒き環境改善に役立てて見ませんか！ 足利工業大学電気電子工学科非常勤講師 木質炭化学会会員 足利工業大学附属高等学校 電気科教諭 岩崎 眞理 日本森林学会会員 |
|
  炭焼き窯(IM-8)足利工業大学総合研究センター この炭焼き窯の開発の目的は化石燃料(石油・石 炭)に含有されている硫黄が燃焼する時に亜硫酸 ガスになり、それと一緒に空気中の窒素が酸化し 亜硝酸ガスへと変わります。そして空気中の水分 と反応し希硫酸や希硝酸になり雨として地上に降 る為に土壌を酸性化します。それが土の中に固定 されていアルミニュウムや鉄が溶解性の化合物と して溶け出し、樹木はこれを水と共に吸収し植物 の成長に必要な燐酸と結合する。燐酸が不足す ると栄養障害を起こす。酸化第一鉄を含む土壌 で溶解した硫酸第一鉄は水と共に吸収され形成 層の中の燐酸と結合してリン酸第一鉄となり、酸 素に触れるとリン酸第二鉄になるときに暗青色に 変化する。 特に松の木は幹の表面がザラザラしているために 雨に含まれた希硫酸が太陽の熱により水分が蒸 発し濃硫酸となり次の雨により根元に落ちる。 その結果、栄養失調により防虫の松脂を作り出せ なくなり松食い虫やマダラカミキリ虫などの害虫が 松の木の中に簡単に入り食い荒らされる為に枯れ 死、また栄養障害により枯れる。この酸性土壌を 竹・木炭が持つアルカリを利用し炭を土壌に撒き 入れる中和対策として開発してきた。 その後、小中学校の総合学習教育が始まり、 その学習の1つとして一日で炭焼き学習ができる 用に改良を施した。また、地球環境の勉強や炭を 使った科学の実験及び炭焼き教室のお昼の料理 教室やデザート作成用のレシピも整備しました。 このレシピには料理に関する出来事、その由来 や歴史背景などが楽しく学べるように書きました。 竹・木炭の炭素含有率は88～98％程度です。 残りはカリウムやカルシュウム及び酸化物などで す。炭素の重さは12、酸素は16です。2酸化炭素 は炭素1個と酸素が2個で12+16+16=44です。 よって炭素1Kgを埋めることは約44÷12=3.6倍と なります。1Kg(90%)の炭を埋めることは二酸化炭 素3.3Kgを削減することになります。1000tの炭を 土壌改良材として酸性土壌の中和として土に埋 めると3300tの二酸化炭素の削減となります。 日本では杉、ヒノキ、竹の間伐材が大量に有り ます。それを使えば燃料及びバイオマス材料や 肥料、酸性の中和材等などに使えます。 炭焼きの薪としては集製材や新建材は人体に対 して問題が発生する度合いが多いと考えます。 炭材として排煙処理付きの施設で炭化処理をして ください。 |
更新日2008年 11月 25日  紫式部の実 群馬県 川場 吉祥寺。03/11/2008 群馬県の高い山は雪のシーズンとなりました。 スタッドレスタイヤの時期も近づきました。 出雲大社の参道の松の木は大量の炭を撒きいれた ことにより樹盛が回復しました。この実験は出雲土建 株式会社で廃材の炭化炉を製造し、廃材で炭焼きを 行い大阪工業大学客員教授の小川眞先生の指導の 下に炭入れを行い、松の木の菌類も入れて、松の木 の再生に成功しました。 広島の神社も木炭で松の木の再生を木炭で行い再生 に成功しました。(日の丸産業株式会社) 炭焼き窯の製造及び使用について 小中学校及び教育委員会管轄の施設や環境保護 団体や環境保護を行っている個人が岩崎式炭焼き 窯を個人は4台まで団体は必要数の炭焼き窯を作る ときの知的所有権使用料は無償です。 今行っている研究は炭焼き窯の鉄での1050℃耐熱 と簡易的な活性炭製造方法です。活性炭は炭を900℃ 以上の高温の状態で水蒸気を当て炭の賦活化をする 方法や炭に塩化亜鉛を加えて加熱し、その後塩酸で 洗ってから水で塩酸を洗う方法があります。また水に よる活性炭は工業法は回転炉に炭と水を入れて炉を 1000℃して一時間かけて活性炭を作っています。水蒸 気法による活性炭は木炭に高温の水の分子が衝突す るとCO2と水素ガスになります。この時に炭にミクロの 穴が開きます。穴が多くなると炭の表面積が増える。 通常の炭は10～270m2/g、活性炭は800m2/g以上で す。 C+H2O+Jcal(800℃以上) -> CO+CO2+H2 一酸化炭素や水素ガスの発生が伴い危険ですので 一般の方は真似をしないこと。 現在の値は856m2/gでした。9基目の活性炭製造用炭 焼き窯で47回目の実験で成功しました。確認実験中 杉の鉋屑で実験を行いました。結果待ちです。 炭は高温炭になるほど比表面積が減少します。 備長炭は比表面積が少ないので脱臭材には向きません。 備長炭は赤外線利用の熱源が一番と考えます。 |
竹炭や木炭などには 色々な特徴があり環境対策 にもなります 炭焼き窯で焼いた木・竹炭を酸性土壌の 土の中に埋めることは土壌の中和と共に 二酸化炭素の固定となり、これは二酸化 炭素の排出削減となります。 竹の使い方、竹炭と竹酢液について 炭 の 基 本 の 話D (平成16年度研究紀要) 日本における木炭の歴史と文化D修正中 (平成18年度研究紀要) 大森禎子博士の酸性雨の論文の抜粋D 詳細は論文を購入して見てください 群馬県、栃木県の里山のpH測定結果 どこも酸性土壌化しています 太田市金山の土壌測定についてD (平成15年度研究紀要第10号修正) 炭焼きの煙害対策実験煙の焼却法D (平成17年度研究紀要) 新形式炭焼き窯における炭化時間の短縮化 学会発表要旨を掲載しました。IM-4 to 7D 10月1日の木質炭化学会誌に技術論文が 掲載されました。(2000円 送料別) 自然エネルギー利用セミナー講演要旨D 2007年10月19日(足利工業大学講堂) (ドラム缶式炭焼き窯の高温化と用途) そのうちに掲載します。 2007年12月22日(東京大学弥生講堂) 酸性土壌の環境改善と二酸化炭素の削減 ケナフ協議会講演要旨D 2008年11月21日関東甲信越地区工業高校 電気電子研究大会 環境を考えた高温度炭に よる接地抵抗の低減D ブラウザの字体が見にくいか重なる場合には Ieは 表示 文字のサイズ 小 に NSは 表示 ﾃｷｽﾄ拡大/縮小 90％に FireFoxもIe同様にサイズを小にして下さい |

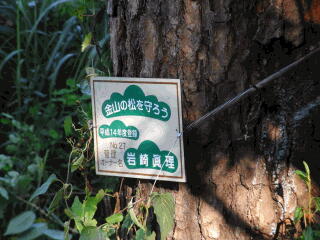

 お茶の花 太田市 撮影10/Aug/2008 4月6日に群馬県太田市の金山の松の木の根元に酸性 雨中和用として10kの木炭を撒きました。これは33Kgの 二酸化炭素の削減となり地球温暖化防止になります。 木質炭化学会で炭焼き窯の発表を行いました。 また技術論文として炭化学会誌に掲載されました。 インドのオーガニック農園で炭焼きが成功との連絡が 2007年12月29日に有りました。 マレーシア・サワラク州のJonek Henryさんに窯の 製造許可を2008年1月1日付けで許可しました。 イギリスのJohnek Henryさんに炭焼き窯の製造許可を 2008年1月2日に出しました。 オマーン国のSAlim Aさんに窯の製造許可を4月28日 付で許可を出しました。ココナッツの皮の炭焼きです。 広島県NPO法人森のバイオマス研究会菅野正博間様 に9月10日付けで炭焼き窯の製造を許可しました。 タイ・カンボジア・シンガポールの竹箸の製造屑の炭化 用として小川さんに9月7日付けで許可しました。 本業の炭焼きの方へ 竹炭は全外熱方法(間接炭焼き窯)で短時間で焼くた めに軽量な竹・木炭となります。本業の方が炭の作り 方や環境教育などで子供たちに炭焼きの素晴らしさを 教えるのには最適の高速炭焼き窯です。700～1100℃ まで送風と煙突出口の調整で±10℃以内の温度設定 が可能です。乾燥竹、木材でそれぞれ3、5時間以内で 炭化します。通常の窯のような温度設定でも使うことが 出来る万能の炭焼き窯です。1000℃以上の使用には 炭焼き窯内部をセラミックによる断熱対策が必要です。 販売目的以外だれでも無料で岩崎式炭焼き窯を作る ことが出来ますが、簡単な決まり事があります。 ここをお読みください。 岩崎式炭焼き窯の作り方は現代農業の2004年の9、 11、12月号に掲載して有ります。(農文協)p222～226 インターネットでメールを送るときの注意事項!(Win XP) OSを常に最新式にしていますか？ スパイウェアー対策のソフトは入っていますか。 ウィルス対策のソフトは常に最新ですか。 安全対策をしないと周りに迷惑が出ます。 |
|
３時間火入れの岩崎式高速 炭焼き窯で、竹炭を作って 山野に撒きませんか！ 岩崎式高速炭焼き窯の温度特性曲線E
|
|
|
炭焼きの竹炭を使った実験など １．竹炭の電池作成をして遊ぼうD 発光ダイオードをつけよう ２．竹炭でエジソン電球を作ろうD 追加100W電球より明るい ３．電子顕微鏡写真を見よう 竹や木炭の細胞写真 追加 ４．竹炭ダイオードでラジオを聞こうD 白炭で鉱石ラジオ作りに挑戦 ５．炭焼きと一緒に花炭も作ろうD 家庭でも簡単に出来ます。 ６．竹の白炭で風鈴を作ってみようD 夏休みの希望で特に多かった ７．竹白炭でマイクを作ろう (暫定版 写真撮影中) ８．炭焼きの廃熱で電気を作ろう (暫定版。排気熱の発電) ９．白炭で接地抵抗の特性向上 平成20年度関電研で発表予定 １０.粉炭で電磁遮蔽版作成) (実験中10～20GHz -30dB達成) １１.粉炭でコンデンサーを作成 (実験を始めました) １２.土壌のpHの測定方法についてD (暫定版土の採取してpHを測ってみよう) 実験の内容を知りたい方 13.ペルチェ冷却素子使用による 簡易霧箱の製作 14.太陽熱の上昇気流利用の風力発電 廃熱利用の基礎実験 15.鏡による太陽光集熱利用の発電装置 「D」はダウンロードデータがあります。 「E」は英語版のページが有ります。 |

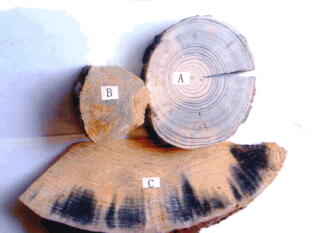

 太田市金山の松の木の断面の写真 酸性雨により、鉄やアルミが溶け出て燐酸と化合し 燐酸第一鉄として吸収されるため栄養障害を起こし 松脂が出せなくなり害虫や病原菌に犯され枯れ死す る。切断面は燐酸第一鉄が酸化し燐酸第二鉄の色 である。(実験確認:元東邦大学教授大森博士) 炭焼き窯の開発の共同研究は東京大学大学院 農学部空閑教授と、アルファ化学です。 英訳はナンシー・オカムラ農学博士です。 カリフォルニア出身で日系二世の方です。 アメリカの大学で電気電子関係を学び来日して 東京大学農学部で博士号を取得しました。 *変更個所と連絡事項と予定表 :決定した公募寄贈箇所 11月末から寄贈開始 1.NPO法人日本エコクラブ(八王子市上恩方醍醐) 2.深谷市「緑の王国」内での環境教育活動用 3.国立赤城青少年交流の家 4.みどり市わらべ工房(古くなったので入れ替え) 炭焼きと料理でアップルパイを修整しました。 予定表と結果について 竹炭の活性炭製造が成功しました。 2008年予定 6月28日国立科学博物館実験講座に参加しました。 後で霧箱の作り方を発表します。 実験での宇宙線の軌跡写真 11月21日関東甲信越地区工業高校電気電子 研究大会で発表「環境を考えた高温度炭による 接地抵抗の低減」 千葉県鴨川市 PDFファイルに変換して後でアップロードしました。 12月13日予定 活性炭の実験 危険により見学不可 12月16日から炭焼き窯の寄贈開始します。 2台完成しました。 文部科学省科学技術振興機構放送番組(JST) サイエンスCHのサイエンスバトル・炭電池 でｶｰﾚｰｽの放送は2004年3月28日にCSで放送され ました。炭焼きから実験まで科学技術振興機構(JST) より視聴できます。 Science Window 7月号に炭の話が掲載されました。 JSTから全国の小中高に配布されている月刊誌です。 PDFファイルをダウンロードして使う事が出来ます。 |
| ◎ 岩崎式高速炭焼き(炭やき)窯は 炭焼きの会・会長故岸本定吉博士 国際炭焼き協力会の杉浦銀冶会長 元東邦大学大森禎子博士 木炭協会・林務林野関係者 各地域の環境保護団体などから 推薦を頂いています。 炭焼きの会・会長故岸本先生との写真  太平洋 千葉県鴨川市 撮影2008年11月20日 |
|
|
炭焼き窯を総合学習などに使っている学校 群馬県 桐生市みやま園(川内中と共同使用) 桐生市黒保根町小学校（中学共同使用） みどり市福岡中央小学校（共同使用） 太田市毛里田中学校(寄贈品) 伊勢崎青少年育成センター(寄贈品) 太田市群馬県立東毛少年自然の家 (2006年度寄贈品) 伊香保 憩いの森(群馬県環境森林部) (2004年度寄贈品) 安中市立臼井小学校(7月30日引渡し) 栃木県 足利工業大学総合研究センター (温度特性測定新窯) 足利工業大学附属高校大月グランド (耐熱実験生徒作品窯) 鹿沼市立南押原中学校(2002年寄贈品) 鹿沼市立西中学校(2006年度寄贈品) 今市少年自然の家(2008年3月閉鎖) 黒羽町黒羽中学校(要確認) 那須市塩原田舎ランド鴫内(寄贈品) 東京都 立川市西砂川小学校(MEC製) 埼玉県 深谷市 あゆみ作業所(MEC製) 愛知県 岡崎市立千万町小学校(自作) 高速炭焼き窯で体験学習が出来る主な所 群馬県みどり市東町わらべ工房 (9月に交換) みどり市笠懸町吹上 桐生製罐 太田市金山城を守る会(設置日未定) 桐生市菱町 下山方 (2基) 桐生市新里町 佐藤興業方(耐熱実験窯) みなかみ町大穴 ＮＰＯ水上自然遊楽 (新炭焼き窯を寄贈 千代田町新福寺里山クラブ(寄贈品) 勢多郡富士見村赤城 野村方新窯導入 吉井町多比良牛伏ドリームセンタター南側 (吉井町教育委員会座布団講座係寄贈品) 国立赤城青少年交流の家(寄贈予定) 栃木県宇都宮市㈱建商(炭焼き窯の指導者) 宇都宮グリーントラスト(岩崎製) 佐野市赤見 鎌田方(岩崎製) 安蘇郡葛生町 玄番方(岩崎製) こっこランド那須ファミリーキャンプ場(自作) 足利市野田町寿徳寺(岩崎製) 足利市山川町長林寺サンクスチュアリ(寄贈品) 岐阜県美濃加茂市教育委員会(MEC製) 長野県（御牧JA要確認）(MEC製) 埼玉県長瀞町(移動炭焼き窯で対応) 茨城県 クリスタルパレスホテル 要確認(MEC製) 涸沼 茨城県炭焼きの会要確認(自作) 東京都青梅市御岳山 山楽荘(要確認MEC製) 神奈川県横浜市青葉区鉄町 神奈川竹炭想会 (岩崎製 標準2台 長尺1台 他1台 ) 静岡県榛原郡川根町炭焼きの会(MEC製) 秋田県男鹿市北浦真山、安田方(寄贈) (なまはげ神社の売店) 愛媛県松山市堀江町NPOエコライフ夢幻村 (自作の岩崎式炭焼き窯) 石川県 金沢市 (美谷先生)要連絡(岩崎製) 富山県呉羽町稲崎さん(寄贈品設置工事中) 奈良県 和歌山県 京都府綾部市 広島県 熊本県 大分県 鹿児島県 福岡県 ベトナム マレーシア 台湾 中国 スペイン インド ハワイ島(山本さん) ニュージーランド、スイス,イギリス 等で岩崎式炭焼き窯(炭やき窯)が紹介されました。 愛媛県の森林研究所にMEC製の窯が納入されました。 炭焼き窯(炭やき窯)の簡易設計図のJW-WINデータと 基本マニュアル(PDF)を高校のホストコンピュー ターに置きました。自由にダウンロードできます。 |
